Модуль контроля тахометрический ИДЧО.01
Характеристики товара:
Характеристики товара:Описание товара
Модуль измерения и контроля вибрации ИДЧО.01
Модуль контроля тахометрический (МКТ) типа ИДЧО.01 предназначен для бесконтактного измерения и контроля частоты вращения роторов вращающихся машин и механизмов в т.ч. роторов турбоагрегатов и вспомогательного оборудования на электростанциях.
МКТ ИДЧО.01 используется как автономный модуль для измерения, сигнализации и защиты машин и механизмов от превышения контролируемых параметров аварийных уровней так и в составе контрольно-измерительной системы «Пульс 1.02», автоматизированной системы управления технологическим процессом (АСУТП) или других автоматизированных системах.

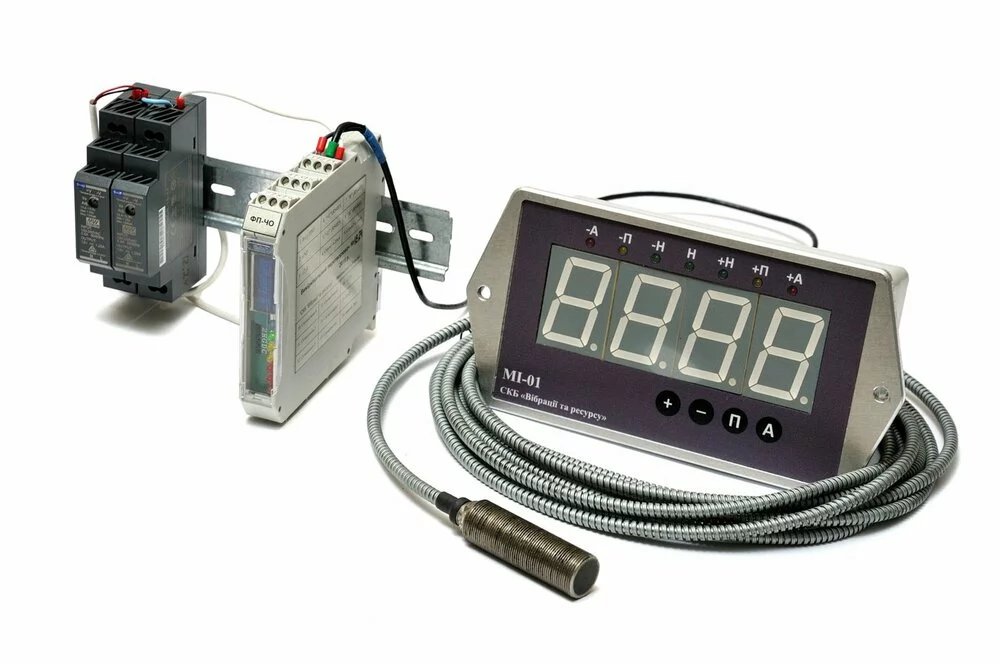

Состав МКТ ИДЧО.01
Модуль контроля
тахометрический ИДЧО.01 состоит из:
- бесконтактного однокомпонентного вихретокового первичного
измерительного преобразователя типа ПП-ПП;
- измерительного преобразователя типа ФП-ЧЕ;
- модуль выносной индикации типа МИ-01 (опционально).
МКТ ИДЧО.01 обеспечивает:
- непрерывное измерение частоты вращения роторов вращающихся машин
и механизмов;
- контроль и сигнализацию о превышении опасного и аварийных уровней
частоты вращения;
- передача измеренного значения частоты вращения через
последовательный порт RS-485 на внешние устройства регистрации
и визуализации;
- сигнализацию о неисправности первичного измерительного
преобразователя (далее - ПИП), наличие короткого замыкания или
обрыва линии связи между ПИП и измерительным
преобразователем (далее - ИП);
- выдачу информации об аварийных событиях и неисправность через
последовательный порт (RS-485) на внешние устройства
регистрации и визуализации;
- формирование дискретных сигналов с событием превышение опасного и
аварийных уровней частоты вращения;
- формирование аналогового унифицированного сигнала постоянного
тока от 4 мА до 20 мА, пропорционального измеряемому значению
частоты вращения;
- выдачу аналогового сигнала по напряжению мгновенных значений
импульсной последовательности (синхрометка);
- автоматическую проверку исправности функционирования.
Характеристики тахометрического модуля контроля ИДЧО.01
|
Диапазон измерения времени вращения, хв-1 |
3-9999 |
| Погрешность частоты вращения,
мин-1: - до 4000, не более, мин-1; - более 4000, не более, мин-1 |
2 |
|
Технологический зазор между торцом ПИП и контролирующей поверхностью, мм |
1 |
|
Начальный зазор между торцом ПИП и контролирующей поверхностью, мм |
2±0,5 |
|
Дискретность показаний на жидкокристаллической (ЖК) индикации
ИП: |
0,1 1 |
|
Время обновления информации на жидкокристаллической индикации, не более, с |
0,5 |
|
Сопротивление нагрузки для выходного сигнала от 4 мА до 20 мА, не более, Ом |
500 |
|
Количество дискретных (логических) выходов |
5 |
|
Выходные дискретные сигналы модуля: |
открытый коллектор |
|
Типы цифровых интерфейсов связи |
RS485 |
|
Степень защиты: |
|
|
Габариты: |
18; 55 |
|
Масса: |
|
Условия эксплуатации ПИП ПП-ИП:
- температура окружающей среды (воздуха, паров воды, масла) от
минус 30 °С до 100 °С (кратковременно до 120 °С);
- напряженность электромагнитного поля до 400 А/м;
- относительная влажность воздуха до 98% при температуре 35 °С,
допускается конденсат влаги на поверхности первичного
измерительного преобразователя;
- атмосферное давление от 84 кПа до 106,7 кПа.
Условия эксплуатации ИП ФП-ИП:
- температура окружающей среды (воздуха) от 5 °С до 60 °С;
- напряженность электромагнитного поля до 100 А/м;
- относительная влажность воздуха до 80% при температуре 25 °С,
конденсат влаги не допускается;
- атмосферное давление от 84 кПа до 106,7 кПа
Срок службы МКТ ИДЧО.01 10 лет с момента поставки Заказчику.
Гарантийный срок эксплуатации МКТ ИДЧО.01 24 месяцев с момента
ввода в эксплуатацию.
Гарантийный срок хранения МКТ ИДЧО.01 36 месяца с момента при
обретения.
На нашем сайте представлен большой ассортимент модулей измерения и контроля вибрации. Чтобы заказать обращайтесь по контактным номерам к нашим менеджерам-консультантам.
