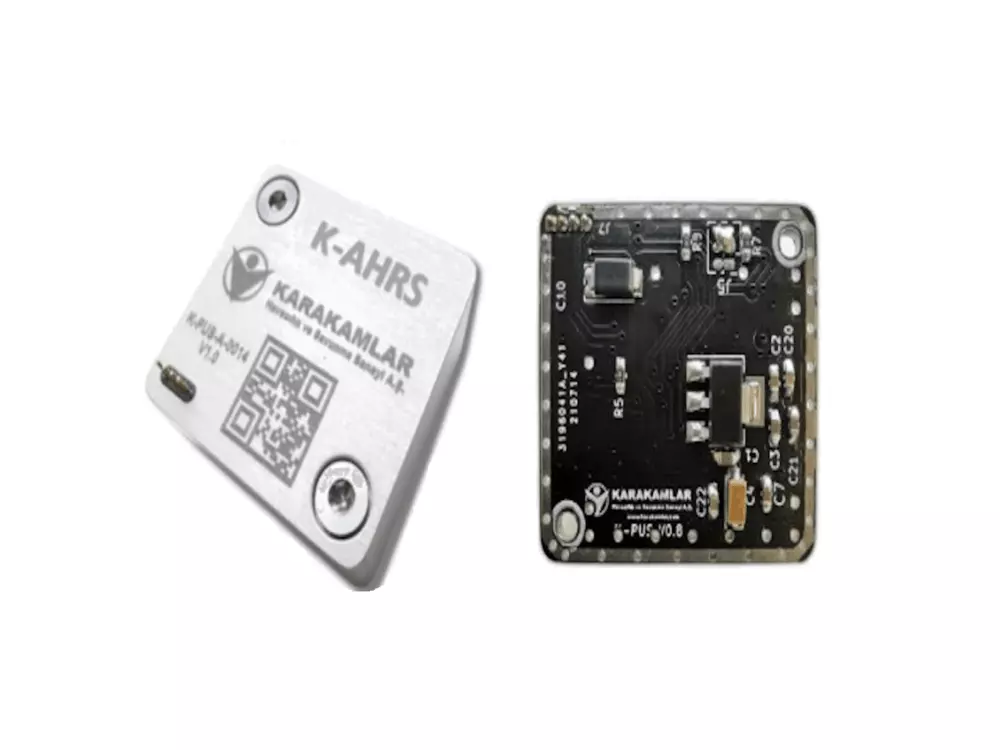

3D магнитометр K-AHRS
Описание товара
K-AHRS — это система определения ориентации и курса (Attitude-Heading Reference System), которая с высокой точностью измеряет углы крена (roll), тангажа (pitch), рыскания (yaw), а также курс (heading).
В отличие от цифровых магнитных компасов (DMC), K-AHRS способна:
-
вычислять угол курса даже при сильных магнитных помехах и искажениях;
-
корректно определять углы наклона (roll/pitch или bank/elevation) динамических систем в движении.
В состав устройства входят:
-
3D акселерометр,
-
3D гироскоп,
-
3D магнитометр,
-
мощный микропроцессор для реализации передовых алгоритмов слияния данных сенсоров (sensor fusion) и AHRS.
3D Акселерометр
| Параметр | Значение |
|---|---|
| Диапазон измерений | ±2 g … ±16 g |
| Нелинейность | ±0.5 % |
| Шум по осям X-Y-Z | 0.75 – 0.75 – 1.1 LSB RMS |
| Чувствительность | 256 LSB/g (2g), 32 LSB/g (16g) |
3D Гироскоп
| Параметр | Значение |
|---|---|
| Диапазон измерений | ±2000 °/с |
| Чувствительность к линейному ускорению | 0.1 °/с/g |
| Полный RMS шум | 0.1 °/с RMS |
| Нелинейность | ±0.2 % |
| Перекрестная чувствительность | ±2 % |
3D Магнитометр
| Параметр | Значение |
|---|---|
| Диапазон измерений | ±8 Гс |
| Нелинейность | 0.1 % от полного диапазона |
| Цифровое разрешение | 0.1 – 1.0 мГс |
| Разрешение поля | 5 мГс |
| Чувствительность | 0.16 мГс |
Версия K-AHRS-PH
Оснащена выводами в виде pin header для совместимости с некоторыми существующими продуктами. Габариты также соответствуют стандартам уже применяемых решений.
| Параметр | Значение |
|---|---|
| Точность Roll/Pitch (Крен/Тангаж) | ± 0.2° |
| Точность Yaw (Курс, Азимут) (Магнитный) | ± 1.0° |
| Стабильность нулевого смещения | 8 °/ч |
| Частота измерений в режиме Roll/Pitch/Yaw | До 50 Гц |
| Частота измерений в режиме только гироскопа | До 100 Гц |
| Рабочая температура | -32 °C … +55 °C |
| Питание | 5 V (± 5%) |
| Потребляемая мощность | ~250 мВт |
| Габариты | 33 × 31 × 13.5 мм |
| Вес | < 30 г |
Особенности системы ориентации и курса K-AHRS:
-
Полностью компенсированный магнитометр, менее подверженный влиянию магнитных помех и ферромагнитных материалов.
-
Подходит для динамических систем под ускорением благодаря расчету углов наклона (bank/elevation) по данным гироскопа.
-
Многочисленные режимы, настройки и опции для гибкого применения.
-
Может поставляться в виде платы (PCB) без корпуса, готовой для интеграции в вашу систему.
